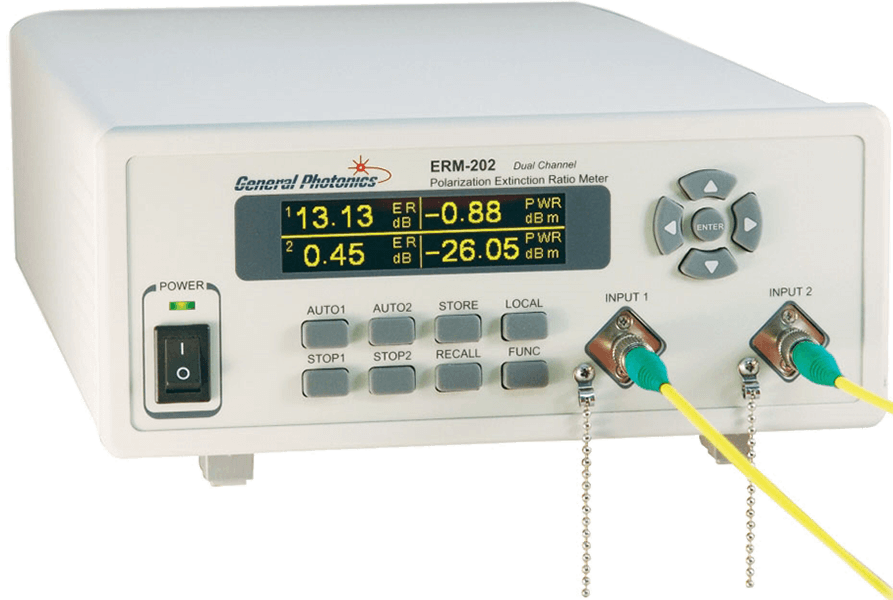

产品:General Photonics ERM-202 消光比测量仪

ERM-202全波段消光比测试仪是一款单通道和双通道可选的消光比测量仪,可实现1260~1650nm全波段测量。可用于双路输出保偏器件的消光比和功率比测量,例如: Y分支光纤陀螺IOC,保偏耦合器(PMC),偏振分束器(PBS),同样也能评估消偏器的输出偏振度。

单通道版本也可升级为双通道版本。每个通道根据PER的模拟电输出进行反馈控制,并自动对准器件的保偏光纤。PER动态范围为50dB,角度分辨率为0.06°,比目前市场通用的消光比测试仪高出10~20dB。优于同类竞争对手。高亮OLED屏可以让用户在较大视场角,远距离的情况下都能看清显示器上的信息。它有四种测量速度,高速用于现场对准,低速用于高精度测量。它能自动测量出PER、偏振角度、功率比和功率,并显示在OLED屏上。若需要对比测量数据,可通过前面板下方的按键,存储和调用测量数据。ERM-202为保偏光纤调制器、光波导、激光二极管、PMC、PBS及光纤陀螺中的保偏光纤连接器、消偏器、保偏光纤熔接、保偏光纤环的制造提供了质量保证。

两个测量通道

同时测量PER和功率比

PER范围>50 dB

高亮度OLED屏

角度分辨率高

存储和调用功能

IOC PER及耦合比测试

PMC及PBS、PER及耦合比测试

激光二极管保偏光纤尾端测量

保偏光纤跳线生产

保偏光纤熔接质检

保偏光纤线圈和光纤陀螺质检、监测及测量

规格参数

工作波长

1260 - 1620 nm

960 - 1160 nm

600 - 850 nm

校准波长

1550 - 1310 nm

980 - 1064 nm

630 - 830 nm

PER动态范围

> 50 dB

> 40 dB

> 40 dB

PER测量范围

0-50dB

输入功率-5~+10dBm

0-30dB

输入功率-25~-5dBm

0-40dB

输入功率0~+10dBm

0-30dB

输入功率-20~0dBm

0-40dB

输入光功率范围

-30~+10dBm

-20~+10dBm

-20~+10dBm

PER分辨率

0.1dB

光功率测量精度

±0.5 dB

光功率损伤阈值

300mW

消光比测量精度

+/- 0.15dB (ER<30dB)

消光比分辨率

0.1 dB

取向角测量精度

+/-1 度
