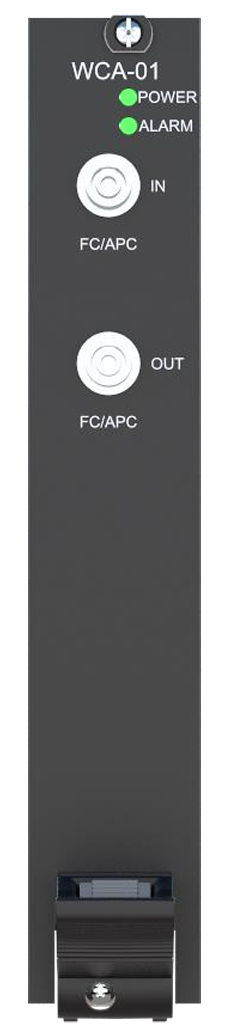

林普WCA模块是基于F1200T测试平台的高速、高精度、宽波长的针对扫描光源进行高速波长解析计。WCA模块专为生产全天候测试设计、性能稳定、抗干扰能力强，可编程控制，与光功率测量模块（如OPMT、OPPT等）通过主机背板的触发信号，高速完成扫描光源的点波长采样和解析，与光功率测量模块的每一个采样点严格同步系统。广泛用于无源器件鉴定 、偏振相关损耗（PDL）测量 、收发器测试、波长扫描测试等，性价比高、可靠性好、操作简单等特点。
基于高速波长捕捉技术，实时跟踪、测量光路中的扫描光源光波长
校验并修正每个扫描波长点的波长偏差
高速度：最高100,000点/秒(10微秒/点)
高精度：<±10pm波长解析精度
宽波长范围：1510nm~1630nm波段高速扫描解析
可支持与林普自研SLA扫描光源或第三方扫描光源协同工作
项目 | 单位 | 技术参数 |
扫描测量模式 | ||
波长范围 | nm | 1490 ~ 1630 |
波长分辨率 | nm | 0.001 |
典型波长解析精度 | pm | ±10 |
最大插入损耗 | dB | 0.8 |
输入光功率范围 | dBm | 5 ~ 14.5 |
回波损耗 | dB | ≥45 |
采样率 | kPoints/s/channel | ≤100 |
平均时间 | - | 10us ~ 10ms |
数据缓存大小 | kPoints/channel | >200 |
接口 | ||
光纤类型 | um | 9/125 |
连接器类型 | - | FC[5] |
环境 | ||
工作温度 | °C | 5 ~ 40 |
存储温度 | °C | -30 ~ 60 |
湿度要求 | - | 15% ~ 80% 相对湿度、非凝露 |
配合OPMT，完成多端口同步IL曲线扫描及相关指标测量
配合OPMT，完成多端口同步PDL曲线扫描及相关指标测量
