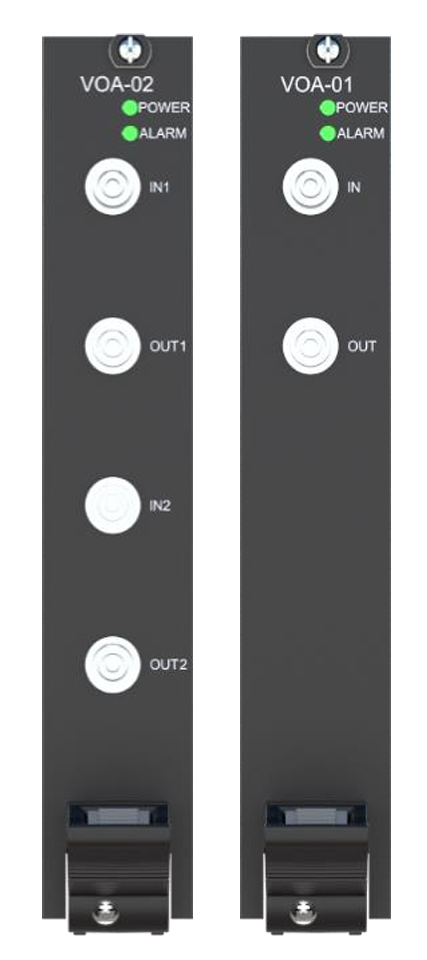

林普最新推出的VOA单模、MOA多模模块是基于F1200/F1200T光多用测试平台设计的高精度光连续可调衰减器系列。光衰减模块需配合F1200/F1200T机框进行使用，可在PC机进行编程式控制，亦可通过web网页进行访问控制。VOA是连续可调光衰单模衰减器的统称，MOA是连续可调光衰多模衰减器的统称。单、多模系列的光衰均使用MEMS电子式控制器，衰减速度快，重复性好。针对全天候生产而设计，只需进行少量维护工作，稳定时间短，可优化，可用于自动化测试。
基于MEMS可调光衰减器
按指定的衰减值对输入光施加衰减并输出
宽动态范围：高至60dB
线性度好：±0.1dB
支持衰减锁定和输出光功率锁定2种模式
使用寿命长
调节速度快
项目 | 单位 | 技术参数 | |||
ONU测试 | 光模块测试 | ||||
通道数量 | - | 1/2 | |||
波长范围 | nm | 1270/1310/1490/1550/1577 | 1250 ~ 1650 | 850+/-40 | |
最大衰减 | dB | 60 | 40 | 60 | 35 |
最小保证输出光功率 | dBm | -60 | -60 | -60 | -40 |
典型插入损耗 | dB | 1.6 | 1.5 | 2 | 1 |
最大插入损耗 | dB | 2.5 | 2 | 2.8 | 1.8 |
差分光功率监控 | - | 带 | 带 | 带 | 输出监控 |
衰减线性度 | dB | ±0.1 | ±0.2 | ||
衰减重复性 | dB | ±0.1 | |||
衰减设置分辨率 | dB | 0.005 | 0.1 | ||
光功率监控线性度 | - | 0.05dB±200pW | 0.03d±5pW | ±0.03dB±5pW | ±0.03dB±5pW |
光功率设置重复性 | - | ±0.05dB±200pW | ±0.03dB±5pW | ±0.03dB±5pW | ±0.03dB±5pW |
光功率设置分辨率 | dB | 0.005 | 0.005 | 0.005 | |
最大输入光功率 | dBm | 21 | 21 | 21 | 23 |
回波损耗 | dB | ≥45 | ≥45 | ≥45 | ≥30 |
典型衰减生效时间 | ms | 250 | 300 | ||
耐受能力 | 次 | ≥10亿 | - | ||
光纤类型 | um | 9/125 | 50/125 | ||
连接器类型 | - | FC[2] | |||
工作温度 | °C | 5 ~ 40 | |||
存储温度 | °C | -30 ~ 60 | |||
湿度要求 | - | 15% ~ 80% 相对湿度、非凝露 | |||
VOA推荐使用场景：单模有源光模块指标测试
MOA推荐使用场景：多模有源光模块指标测
