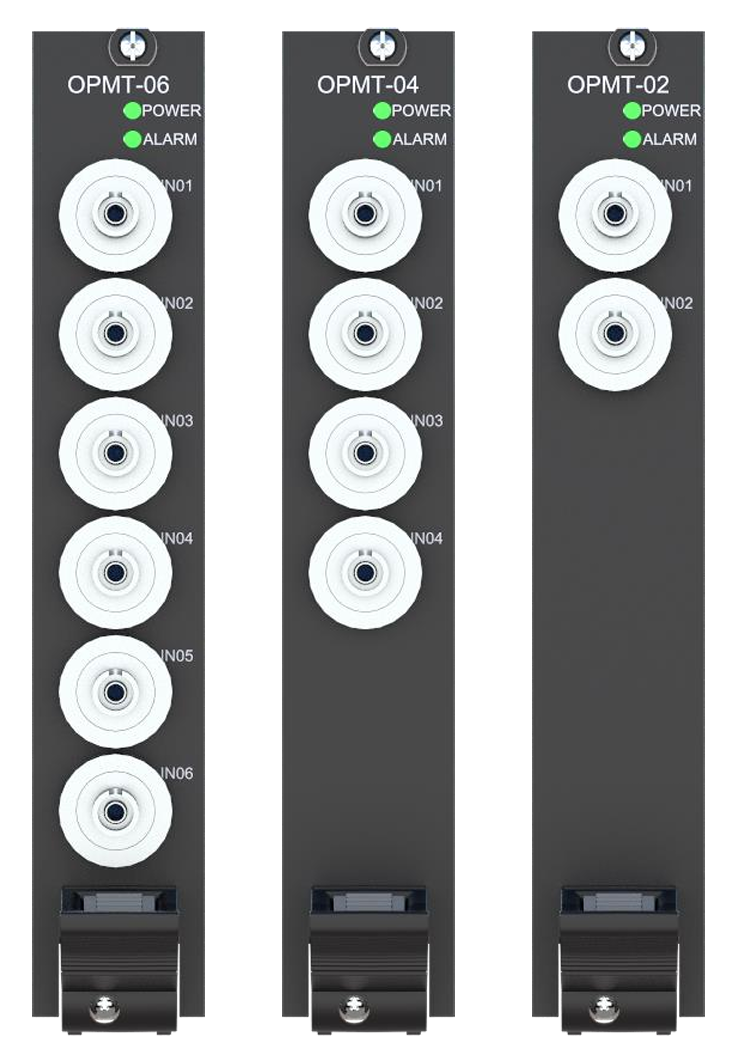

林普OPMT系列模块是基于F1200T测试平台的多通道、高精度、宽动态范围、高速率的扫描功率计。OPMT系列模块专为生产全天候测试设计，集成度高、性能稳定、抗干扰能力强，可编程控制，可与F1200T平台其他模块组成高速自动波长扫描系统。广泛用于CWDM/DWDM、EDFA、滤波膜片、光纤连接器、隔离器、光衰减器的自动化测试，具有功率范围宽、测试精度高、性价比高、可靠性好、操作简单等特点。
基于高速光功率探测技术，以高于传统光功率计1-2个数量级的速率测量
支持快速采样模式，以最快1ms的平均时间测量实时光功率
支持同步触发扫描模式，对齐同步触发源，测量波长扫描过程中的光功率
高速度：最高100,000点/秒(10微秒/点)
高精度：0.005dB 2σ噪声(100,000点/秒)
可变扫描速率：提供不同的扫描速率和测量动态范围组合
深存储：>200,000点/通道的数据存储能力
项目 | 单位 | 技术参数 | |
探测器数量 | - | 2/4/6 | |
探测器类型 | - | InGaAs | |
探测器尺寸 | mm | 1.5 | |
回波损耗 | dB | >55 | |
光功率分辨率 | dB | 0.001 | |
扫描测量模式 | |||
动态范围 | dB | 20 | >60 |
1 | >70 | ||
0.≤Speed≤1 (kPoints/s) | >80 | ||
波长范围 | nm | 1260 ~ 1650 | |
100kPoints/s时的2σ噪声(10u平均时间) | dB | 0 ~ -20dB | ±0.005 |
dB | -20 ~ -40dB | ±0.02 | |
dB | -40 ~ -50dB | ±0.05 | |
dB | -50 ~ -60dB | ±0.2 | |
采样率 | kPoints/s/channel | ≤100 | |
平均时间 | - | 10us ~ 10ms | |
数据缓存大小 | kPoints/channel | >200 | |
接口 | |||
光纤类型 | um | 5/125 ~ 62.5/125 | |
连接器类型 | - | FC[5] | |
环境 | |||
工作温度 | °C | 5 ~ 40 | |
存储温度 | °C | -30 ~ 60 | |
湿度要求 | - | 15% ~ 80% 相对湿度、非凝露 | |
光器件和光系统的多端口同步IL曲线扫描及相关指标测量
光器件和光系统的多端口同步PDL曲线扫描及相关指标测量
光器件和系统的实时功率采样测量
