增强 CTP10 的光谱测试能力揭秘

2024-01-24 145


光电流计(PCM)模块设计用于测量来自外接光电二极管(PD)的光电流,从而增强器件测试平台 CTP10 的光谱测试能力。对于高速通信,接收端的 PD 通常进行反向偏压,以改进检测带宽,因此需要对其进行测试,以了解它如何随着反向偏压发生变化。本文说明了利用 PCM 模块,可以对 PD 在各种偏置电压下进行测试,从而创建光-电流-电压(LIV)曲线。


用PCM测量反向偏压PD的光电流

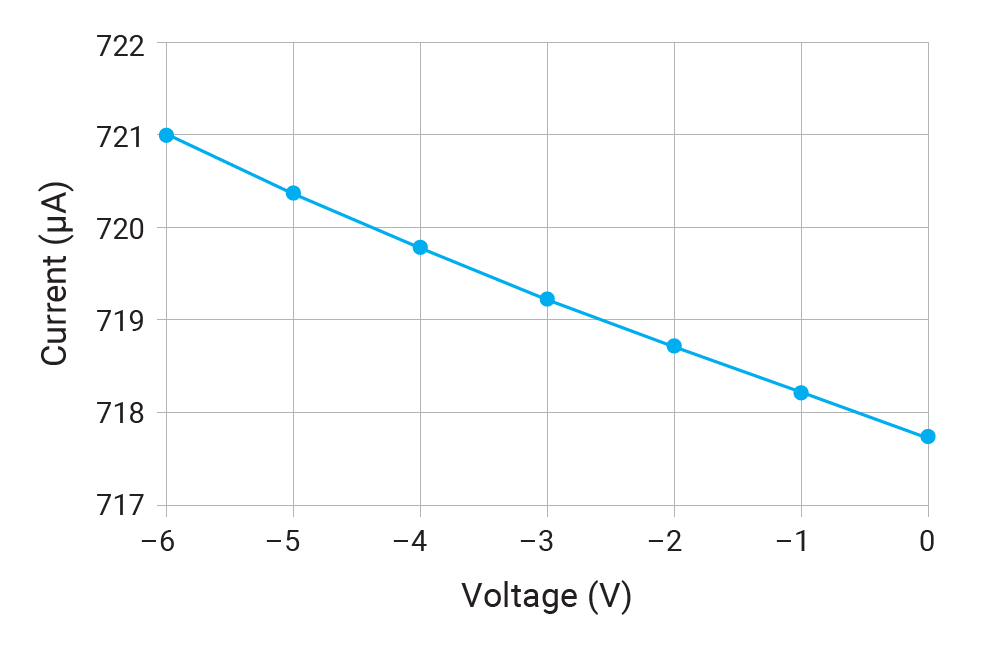

下图是在1530 nm波长下对 PD 进行 I-V 测量的示例,所应用的光功率约为700 μW。该图显示的清晰趋势可以精准地描述 PD 的特性。


✸ 1530 nm波长下 InGaAs PD 的 I-V 曲线示例。


这一结果表明,反偏 PD 可与 CTP10 结合使用以进行光谱鉴定,并证明 CTP10 可用于进行LIV测量。
