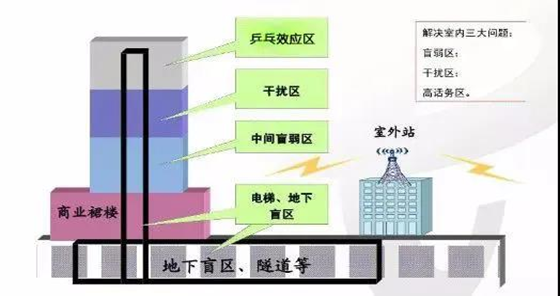

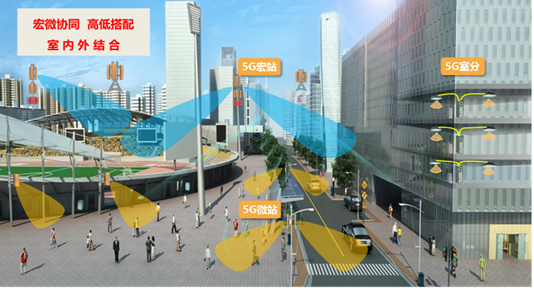

随着5G网络的发展，预计5G有85%的应用发生在室内场景，室内场景主要指写字楼、商场、火车站、飞机场航站楼、地铁、地下车库、隧道、政府机构、住宅小区等，这些地方一般比较封闭，信号衰减很大，室外宏站信号到达室内部分区域无法覆盖，就需要在室内添加室分系统来进行信号补充覆盖。

    如何评估室分系统的性能，最大化的解决室分系统盲区、热点、干扰的问题，在室分建设完成后对室分系统进行室分信号的模拟测试，满足设计指标要求目前铁塔和运营商关注的重点。

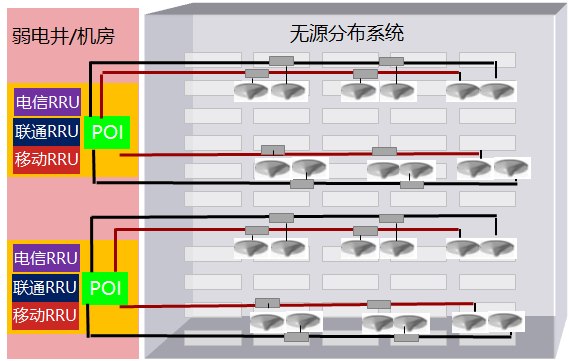

    室分系统主要关注信号覆盖范围、信号质量、系统稳定性、扩展性、成本效益等。通过配置对应的测试仪表，对室分系统的传输特性、网络覆盖、模拟场强覆盖测试等无线场景测量，可测量指标包括：无线覆盖指标、室分泄露、驻波比、链路损耗、天线端口功率、系统隔离度、语音呼叫业务测试等无线指标进行测试，可以对室分系统的信号覆盖范围、信号质量进行验证，保障室分系统满足设计技术要求。

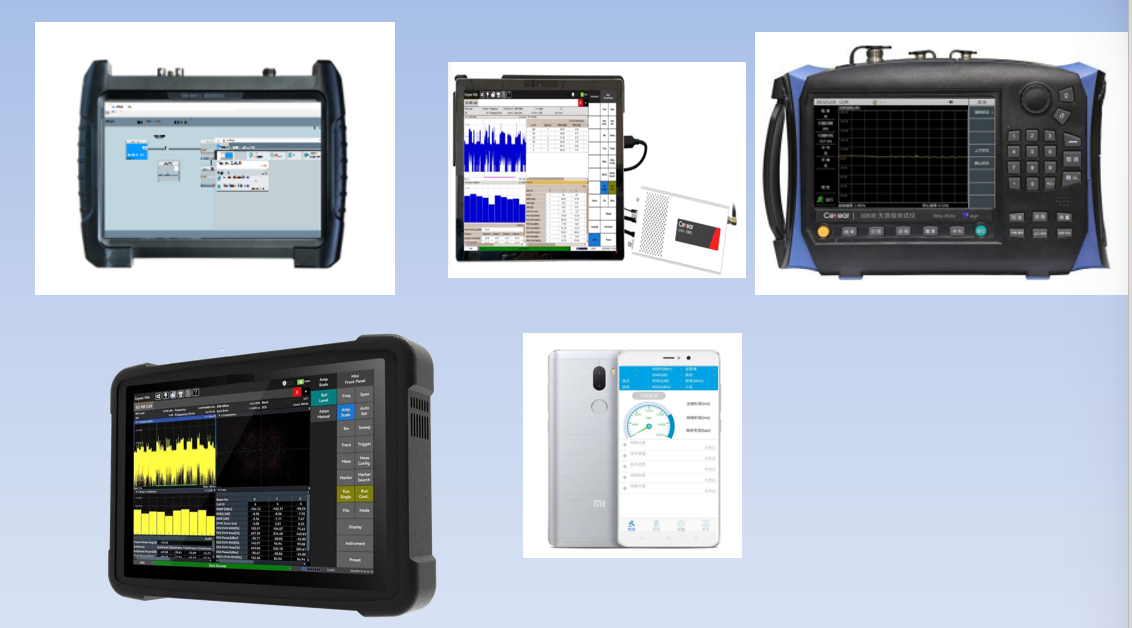

室分测试系统主要由以下仪表组成：

•便携式矢量信号发生器

•外场通信测试仪

•扫频仪

•路测分析软件

•天馈线测试仪

•功率计

•互调仪

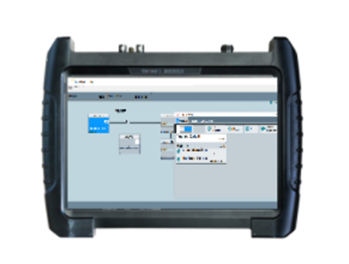

一、林普 LP106 矢量信号发射源支持250kHz至6GHz的频率范围，具有频段宽、功率动态范围大、频率准确度高、体积小、功耗低、制式全、重量轻等特性，能够支持多种数字通信标准制式信号生成，能够满足室分信号测试需要。

•覆盖250KHz至6GHz内的所有通信运营商频段；

•支持GSM、WCDMA 、 5G-NR 、 LTE 、 WIFI 、Bluetooth、NB-Iot 等多种通信信号和用户自定义信号的生成及播放

•采样率最大可达100MHz；

•功率范围：CW/-60dBm – +10dBm,可通过连接外置功放到+45dBm；

•支持通信导频信号分生成；

典型应用：

•模拟信号输出

•导频信号模拟

•通信信号模拟

•雷达信号模拟

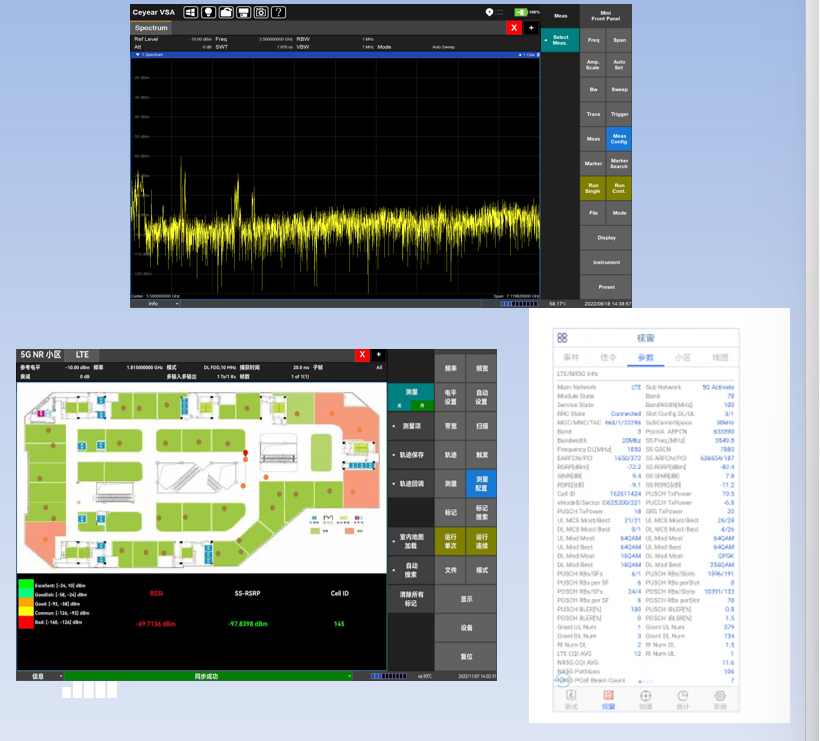

二、林普 LP6000 外 场 通 信 测 试 仪 拥 有更 高 测 试 频 率 、更 大解 析带 宽、更 快 扫 描 速度 、更 低 接 收 灵 敏 度以 及丰 富的接 口。同 时具 备 干 扰 分 析 、无 线 信 号 测 向 定 位 、场 强 测试 、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM 信 号 解 析 等 多 种 测 量 功 能 。

•测试频段覆盖9kHz~6.3GHz/9GHz/20GHz；

•频谱扫速可 以达137GHz/s(@25KHz)；

•Sub6G 接 收 灵 敏 度最高 可 达 到 -170dBm/Hz；

•具 备 5GNR/TDD-LTE/FDD-LTE/NB-IoT/GSM 等 多 种 移 动 通 信 系 统 解 调 分 析功能；

•高 达 100MHz 的 实 时 分 析 带 宽，100% POI时间小于8us；

•支持 100MHz 带 宽 的 TDD 系 统 上 下 行 分 离 干扰 排 查 测 试

•支持室 内 信 号 覆 盖 、室 外 路 测

典型应用：

•干扰排查

•频谱测试

•室分测试（链路损耗、隔离度等）；

•通信信号解析

•信号路测

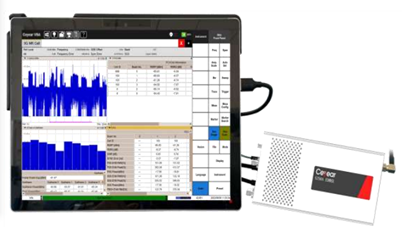

三、林普 LP1129A 扫频仪采用超小型设计，并支持多频段和多制式以进行同步测量。具备清频测试，基站覆盖测试，基站定位，TDD 上下行分离查干扰测试等功能，输出结果包括小区覆盖参数、广播信道系统消息和频谱信息，并以直观、多样的方式进行呈现。是针对运营商进行基站建设，网优等工作时的重要测试工具。

•测试频段覆盖9KHz至6.3GHz内的所有通信运营商频段；

•采用低功耗和小型化设计，仅配置PAD或用户电脑就可以进行结果显示；

•支持4G/5G基站解调覆盖测试，可同时进行最多32个频点同时测试，同频解调能力可达15dB，解调速度可达500ms/场；

•具备5GNR/TDD-LTE/FDD-LTE /WCDMA/CDMA/GSM等多种移动通信系统解调分析功能，支持盲扫功能，层三解码；

•支持100MHz 带宽的TDD 系统上下行分离干扰排查测试；

典型应用：

•清频测试

•覆盖测试

•干扰测试

•室分测试（覆盖、场强、室分泄漏等）；

•运营商分析

•干扰排查

四、路测软件为基于Android系统的便携2G/3G/4G/5G便携式多网络多制式路测系统软件。可用于无线网络的覆盖评估、业务模拟测试、网络故障处理、网络性能验证、网络优化和维护、单站验证等众多领域。支持多业务串行、并行测试，提供灵活可配置的数据后处理方案，通过它无线优化人员可以轻松评估无线网络性能，迅速查找网络问题。

•提供测试工程配置一键备份和恢复测试进度、实时统计、设备/指标告警冻屏、截屏、搜索等辅助数据处理线图/分布图；

•支持高速FTP上传/下载·高速UDP上行/下行Ping时延测试 MOS、语音等业务测试；

•室分场景：室内地图，楼层管理，覆盖打点

•室外场景：Baidu/GPS，参数覆盖

•基站单站验收：一键式单站验收；

•提供专业数据软件，可进行，自动统计/一键报表数据接口对接专业单站验收平台,一键上传/智能分析等数据管理功能；

典型应用：

•无线网络的覆盖评估

•网络性能验证

•网络优化和维护

五、AT240天馈线测试仪具有测量速度快、测量精度高、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点定位。可用于各种通信基站天馈线系统的测试，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE 及寻呼系统等。

•支持回波损耗、驻波比、电缆损耗、DTF 回波损耗、DTF 驻波比、Smith 圆图、相位共七种测量格式；

•支持列表扫描功能，同时测量多个频段；

•内置大容量锂离子充电电池，支持电池更换；

•适应野外等多种环境测试需求，抗沙尘、撞击、振动；

•支持触摸屏操作，配备一款 7 寸液晶触摸屏,除了可进行菜单操作外，可触摸点击各种显示信息，进行快捷的参数设置

典型应用：

•天馈系统性能测量与维护

•电缆及天线性能测量

系统应用1：上下行链路损耗测试

    针对室分系统中系统设计值和实际值之间的差异采用信号源和外场通信测试仪的方式进行测试，能够自动的更新频率信息，并自动统计测试结果，节省测试时间。

系统应用2：室分模测

    在室分系统开通前，通过用信号源发出对应到导频信号，利用扫频仪或路测软件采集5G NR、LTE解调后的小区信号强度数据，验证室分系统无线信号覆盖的情况，并统计分析

系统应用3：系统隔离度测试

    在室分系统建设中，利用仪表评估系统内收发隔离度、系统间阻塞隔离度、系统间互调隔离度和系统间杂散隔离度。主要评估系统不同端口之 间的隔离度性能

部分依据标准：

《无线通信室内信号分布系统 第6部分：网络验收方法》（YD∕T 2740.6-2014）

《5G数字化室内分布系统技术要求 》YD/T 4009-2022

《综合布线系统工程验收规范》（GB/T 50312-2016）

《无线通信室内覆盖系统工程验收规范》（YD/T 5160-2015）
